一、概述

XGN□-40.5柜式氣體絕緣高壓開關柜具有非常高的安全性和可靠性，能夠保障電力系統的持續穩定運行及操作人員的人身安全，同時也具有人性化的操作面，易于現場操作人員的操作，完全符合最新的環保要求。XGN□-40.5柜式氣體絕緣高壓開關柜完全適用于公共和工業配電網、基礎設施工程、采礦、冶金、石油化工、燃油燃氣、鐵路供電、集裝箱基地和船舶行業。主要用于發電廠廠用電、中小型發電機、變電站、高層樓宇、工礦企業、地鐵電氣化鐵路等配電系統中以實行對供電系統和負荷的控制、保護及檢測。特別適合于地下高原凍土沿海潮濕等環境。

1、采用現代的、創新的開關柜設計理念，有多種方案可供選擇。它是氣體絕緣開關柜，額定電壓40.5kV，額定電流1250A，額定開斷電流 可至31.5kA。

2、設計為單母線系統。這種緊湊的、模塊化的開關柜極具靈活性，壽命期內免維護。它也是非常適用于空間受限制的地方或老開關利用現有地基升級改造的場合。

3、是一種經濟型開關，當安裝、擴展、拆除時，可從開關柜正面進行拼接，由于采用了創新的母線連接，現場不需要進行任何氣體處理操作。

二、設計特點
? 低壓力SF6氣體絕緣

? 模塊化設計

? 不銹鋼殼體由全自動機器人焊接而成，有單氣室、雙氣室，可適應不同技術要求；雙氣室時斷路器與三工位開關安裝在各自獨立的氣室中

? 母線連接采用插接式固體絕緣母線連接器，開關柜拼接時不涉及SF6氣體灌封工作，無需氣體回收和補充操作

? 每個獨立氣室均帶有專用的壓力釋放通道

? 專用的內錐式電纜插接系統連接安全可靠優點安全最大化

? 各功能隔室實現完全隔離

? 高壓部件完全密閉于充有SF6氣體的密封氣室內， 不受外界環境的影響

? 絕緣性能不受現場海拔高度的影響

三、空間需求最小化

? 采用SF6氣體絕緣，使柜體尺寸最小化

? 與傳統開關設備相比，空間節省最多可達70%

四、經濟性

? 更方便的操作，現場施工周期大大縮短

? 不受外界環境影響，因而獲得更長的使用壽命

? 更少的維護需求，意味著最大程度的節省了運行費用

? 小型化的開關設備帶來的基建用地及空間的節省，使得總投資費用大大降低

五、金屬封閉與氣體密封

? 采用SF6氣體絕緣

? 母線室為完全密封的充氣隔室

? 斷路器室為完全密封的充氣隔室

? 額定電壓40.5 kV

? 額定電流最大可達1250 A，開斷可達31.5 kA

六、斷路器

? 斷路器極柱水平放置

? 操動機構在氣室外部、柜前部

? 斷路器極柱與機構間的拉桿通過往復動密封套管連接

? 與三工位開關配合可實現接地功能，三工位隔離開關作為母線隔離開關和饋線接地開關；當用作線路側接地開關時，可與斷路器配合使用實現快速接地功能；斷路器具有比接地開關更優秀的短路關合能力，對故障可進行更多次數的開斷和關合操作，真空開斷不會造成SF6氣體絕緣品質的劣化

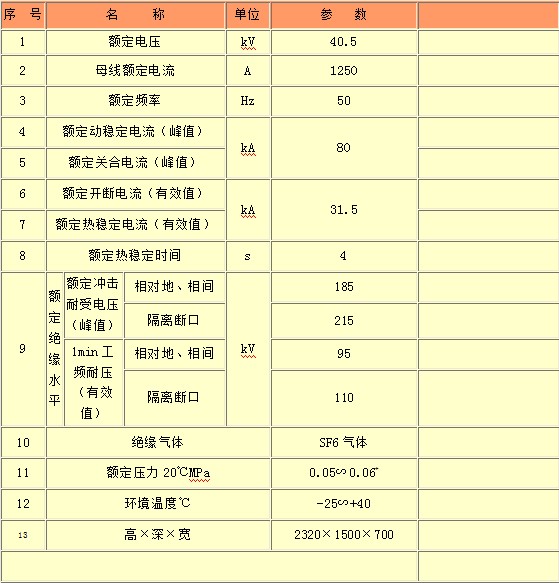

七、技術參數
