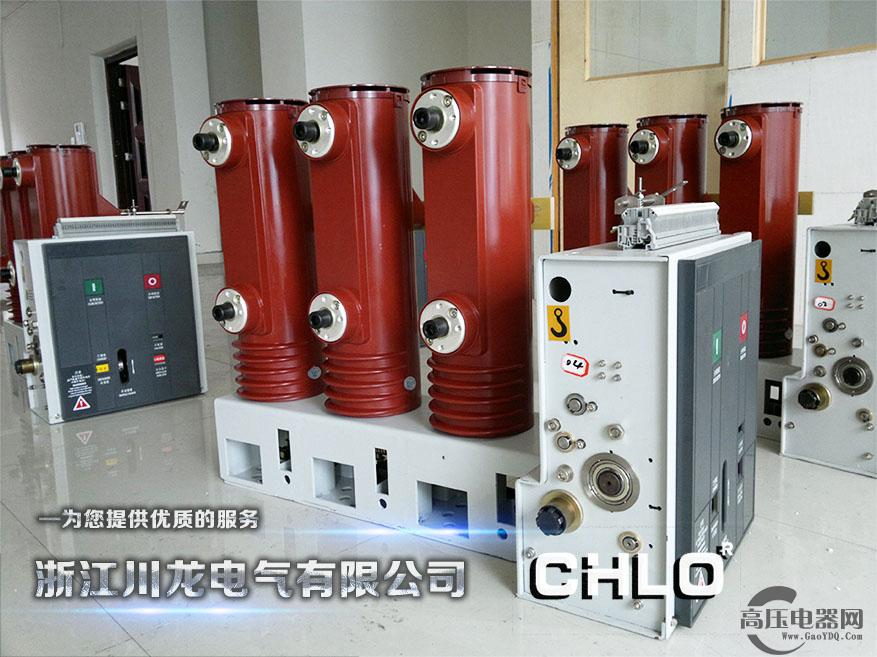

簡介

型側裝式真空斷路器系戶內高壓開關設備，適用于額定電壓、頻率的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于頻繁操作的場所。

型側裝式真空斷路器采用固定式結構，主要用于固定式開關柜中，亦可單獨使用，對輸配電線路進行控制和保護，由溫州馳輝電氣有限公司制造生產。

工作原理

當斷路器處于合閘或分閘位置時，線圈中無電流通過，永久磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作信號時，合閘或分閘線圈中的電流產生磁勢，動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由于動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過彈簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。由上述可知，永磁操動機構是通過將電磁鐵與永久磁鐵特殊結合，來實現傳統斷路器操動機構的全部功能：由永久磁鐵代替傳統的脫鎖扣機構來實現極限位置的保持功能，由分合閘線圈來提供操作時所需要的能量。可以看出，由于工作原理的改變，整個機構的零部件總數大幅減少，使機構的整體可靠性有可能得到大幅提高。由于永磁機構本身的特點，可以提高斷路器的可靠性，同時合分閘特性又只與線圈參數有關，因此永磁機構的分合閘特性可以通過電子或微機系統來控制，實現速度特性的智能控制，具有自檢測功能。控制回路可采用電子控制、外接合閘直流接觸器。

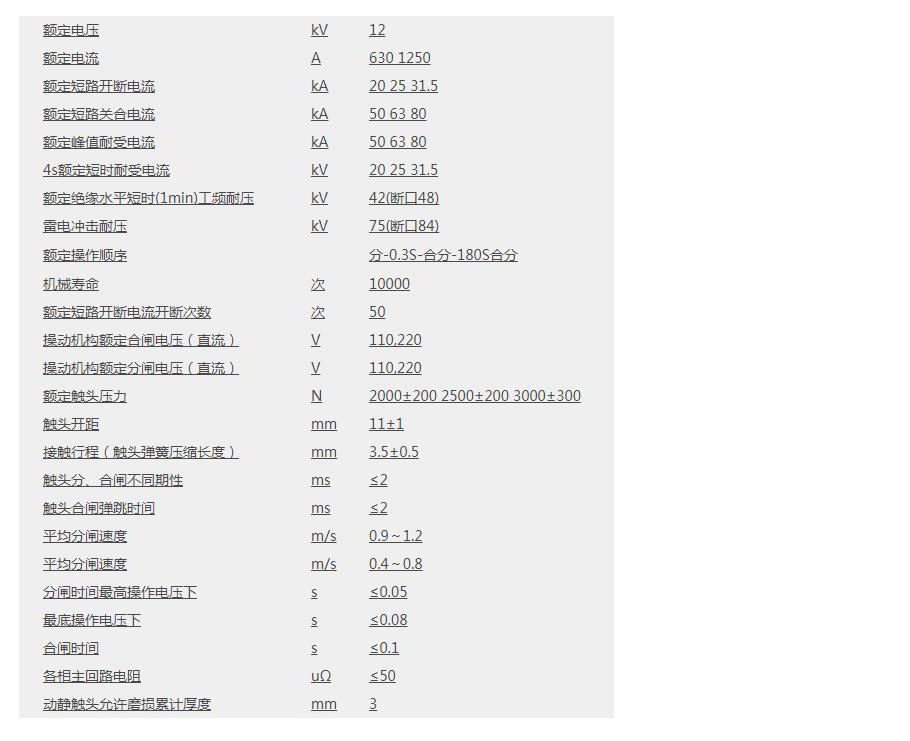

VS1-12真空斷路器技術參數
