一．ZW32-12f高壓分界斷路器概述

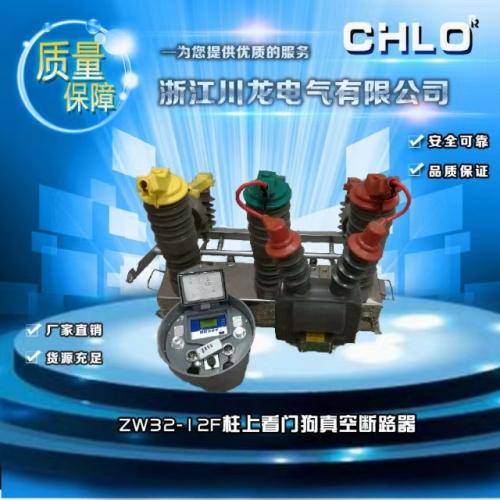

ZW32-12F型戶外交流高壓分界真空斷路器（俗稱看門狗，以下簡稱分界斷路器）是浙江川龍電氣有限公司自主創新改進的一款智能新產品。浙江川龍電氣專業生產看門狗系列真空斷路器,如型號,ZW32-12，ZW20-12，ZW8-12F.ZWHF-12，ZW43-12F,ZW7-40.5，ZW32-40.5，ZW10等型號。川龍電氣看門狗分界斷路器,具有單相接地保護，零序保護，速斷過流保護，重合閘功能。饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。

二、ZW32分界斷路器功能用途

分界斷路器是集真空斷路器、分界斷路器、分段器幾大開關于一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、FDR型控制器、外置電壓互感器 （注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關 聯絡開關、可實行環網線路負荷調配的自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊 功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地 故障和相間短路故障。
    本ZW32分界斷路器安裝使用說明書規定了分界斷路器的引用標準、使用環境條件、型號和額定參數、結構特點、工作原理、訂貨須知、以及操作、安裝、使用、維護的方法等內容。
三、ZW32看門狗控制器產品特點
智能分界斷路器控制器主要是與分界斷路器配合，安裝于架空配電線路的責任分界點處，對分支線實施保護，自動切除線路單相接地故障和相間短路故障，確保非故障用戶的用電安全。
智能分界斷路器控制器為圓桶形結構，具有良好的防風、防潮、防塵、抗震、抗凝露功能；超寬工作溫度，在-40～80℃的環境下可靠工作；采用16位高速單片機作為主控芯片，12位AD精que采樣，計算速度快，保護功能齊全；所有定值均通過全中文液晶進行無級整定，直觀明了；控制器與開關本體通過控制電纜和航空接插件連接，安裝方便；完善的無線通訊功，用戶可遠程查詢開關狀態，控制開關的分合。該產品廣泛適用于城鄉10kV~35KV架空配電線路的控制和保護，是配套智能開關斷路器的理想裝置。
