1 概述

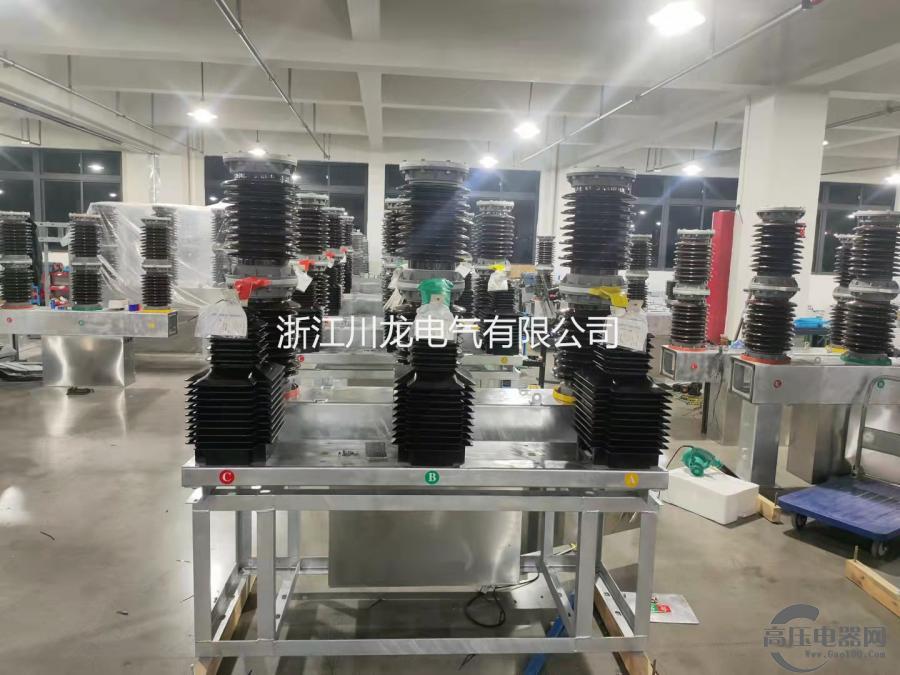

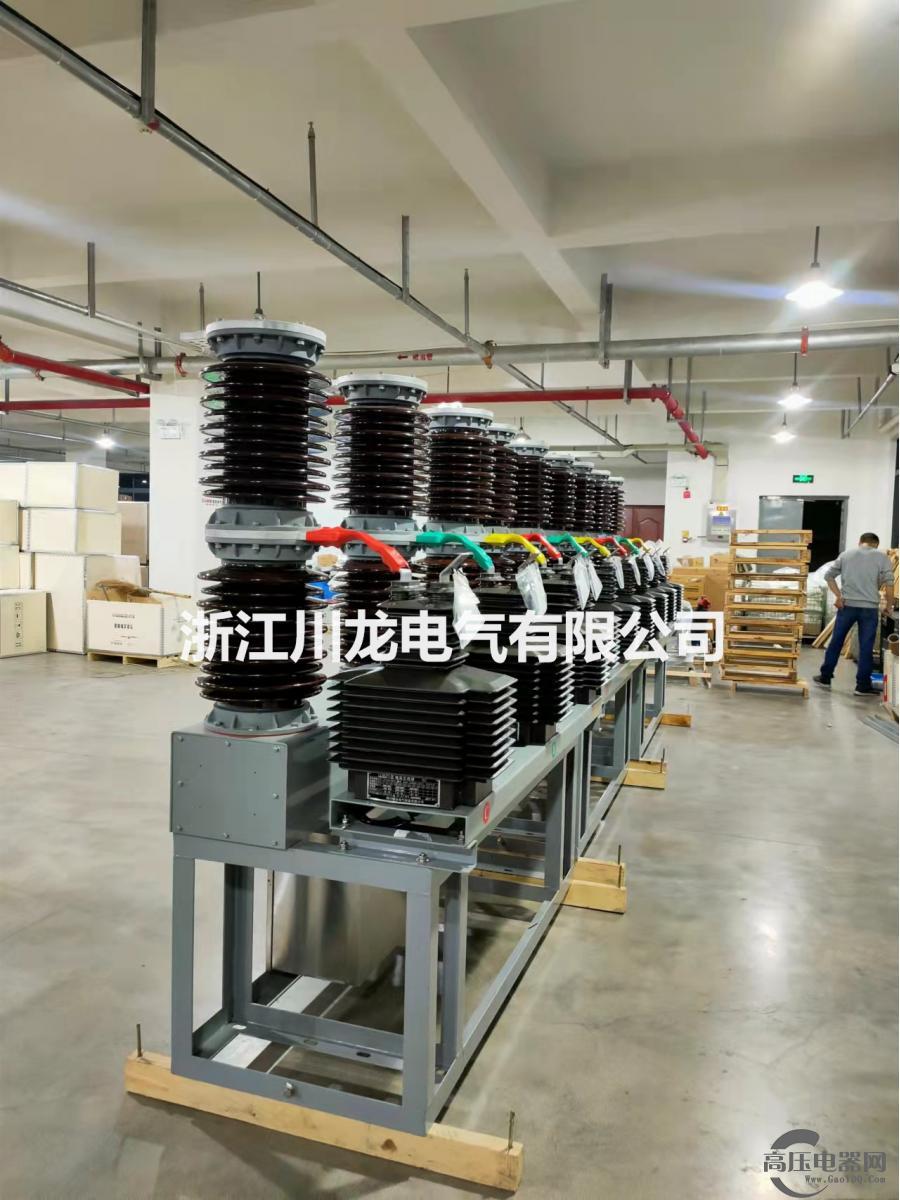

ZW7AC-40.5型戶外高壓真空斷路器采用了獨特設計的分體式極柱和高可靠性的操作機構。是浙江川龍電氣有限公司改良型產品，改良后體積小，重量輕，便于安裝。
該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用。
u 極高的可靠性
u 在整個壽命期間完全免維護
u 具有高機械壽命和電壽命
u 整機體積小，重量輕，便于安裝
1.1 使用條件
¨ 周圍空氣溫度：-30℃～+60℃；
¨ 海拔高度：不超過3000米；
¨ 風速不超過34m/s；
¨ 來自開關設備和控制設備外部的振動或地動是可以忽略的；
¨ 污穢等級：Ⅳ級；
¨ 儲存溫度-40℃～+85℃。
1.2 技術參數
斷路器的主要技術參數
序 號 | 項 目 | 單 位 | 數 值 |
1 | 額定電壓 | kV | 40.5 |
2 | 額定電流 | A | 1250/1600 |
3 | 額定頻率 | Hz | 50或60 |
4 | 工頻耐壓1min（濕）（干） 相間、對地/斷口 | kV | 80 95/95 |
5 | 雷電沖擊耐受電流（峰值） 相間、對地/斷口 | kV | 185 |
6 | 額定短路開斷電流 | kA | 25/31.5 |
7 | 額定短路關合電流（峰值） | kA | 63/80 |
8 | 額定峰值耐受電流 | kA | 63/80 |
9 | 4S短時耐受電流 | kA | 25/31.5 |
10 | 額定操作循環 | 分－0.1s－合分－3s－合分-6s合分-60s恢復 | |
11 | 額定短路電流開斷次數 | 次 | 30 |
12 | 機械壽命 | 次 | 10000 |
13 | 機構控制電壓 | V | AC/DC220 |
14 | 二次回路1min工頻耐壓 | KV | 2 |
斷路器的主要機械參數
序 號 | 參數名稱 | 單 位 | 數 據 |
1 | 觸頭開距 | mm | 18±1 |
2 | 觸頭超行程 | mm | 4±0.5 |
3 | 分閘速度 | m/s | 1.4-1.8 |
4 | 合閘速度 | m/s | 0.4-0.8 |
5 | 觸頭合閘彈跳時間 | ms | ≤5 |
6 | 相間中心距離 | mm | 700±2 |
7 | 三相分合閘不同期性 | ms | ≤2 |
8 | 各相導電回路電阻 | μΩ | ＜80 |
9 | 合閘時間 | ms | ≤100 |
10 | 分閘時間 | ms | ≤50 |
11 | 重量 | Kg | 約500 |
說明書查看：
查看密碼聯系我們手機微信同號：13616630771
