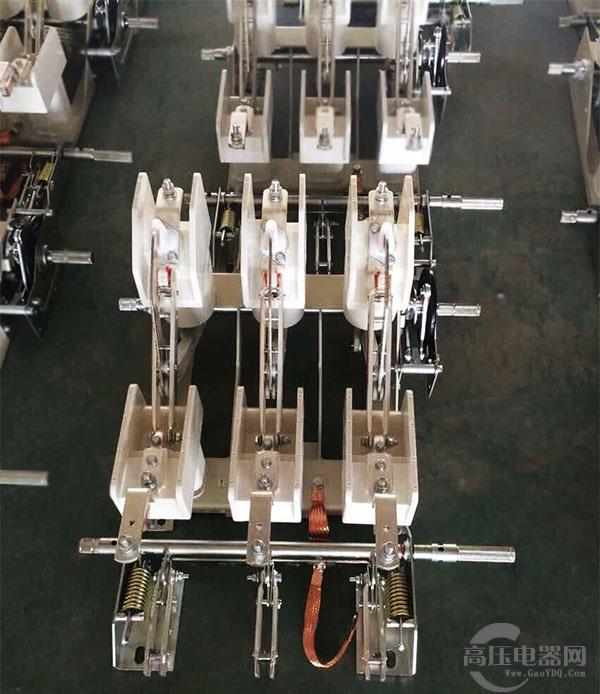

FN18-12系列戶內高壓負荷開關,具有設計先進、操作簡便、結構緊湊、體積小、功能全、重量輕、
分合速度快、可靠性高等優點。適用于交流50Hz，額定電壓12KV、額定電流630A及三相配電系統中，
特別適用于城網建設改造工程，高層建筑，公共設施的環網供電，是箱式變電站、變壓器保護的理想產品。
序號 | 項目 | 電位 | FN18-12D/630 | FN18-12DR/100-31.5 |
1 | 額定電壓 | KV | 12 | |
2 | 額定頻率 | Hz | 50 | |
3 | 額定電流 | A | 630 | 100 |
4 | 1min工頻耐受電壓 | kv | 對地及相間42；隔離斷口48 | |
雷電沖擊耐受電壓 | 對地及相間75；隔離斷口85 | |||
5 | 相間距離 | mm | 170 | |
6 | 額定動穩定電流 | KA | 50 | |
7 | 額定熱穩定電流 | KA/S | 20/2 | |
8 | 額定電纜充電電流 | A | 10 | |
9 | 額定轉移電流 | 1600 | ||
10 | 開斷空載變壓器容量 | KVA | 1250 | |
11 | 額定短路開斷電流（熔斷值） | KA | 31.5-50 | |
12 | 額定短路關合電流（峰值） | 50 | ||
13 | 額定有功負載開斷電流 | 630 | ||
14 | 接地開關額定熱穩定電流 | KA/S | 16/2 | |
15 | 額定有功負載電流開斷次數 | 100 | ||
16 | 機械壽命 | 2000 | ||
外形圖 |
|
圖1FN18-12D/630-630型戶內風交流高壓負荷開關結構示意和外形、安裝尺寸圖 |
|
圖1FN18-12DR/100-31.5型交流高壓負荷開關熔斷器組合的結構示意和外形、安裝尺寸圖 |
|
圖3操作棉班安裝尺寸圖 |
|
圖4操作連桿配作安裝尺寸圖 |
|
圖5聯鎖板安裝尺寸圖 |
