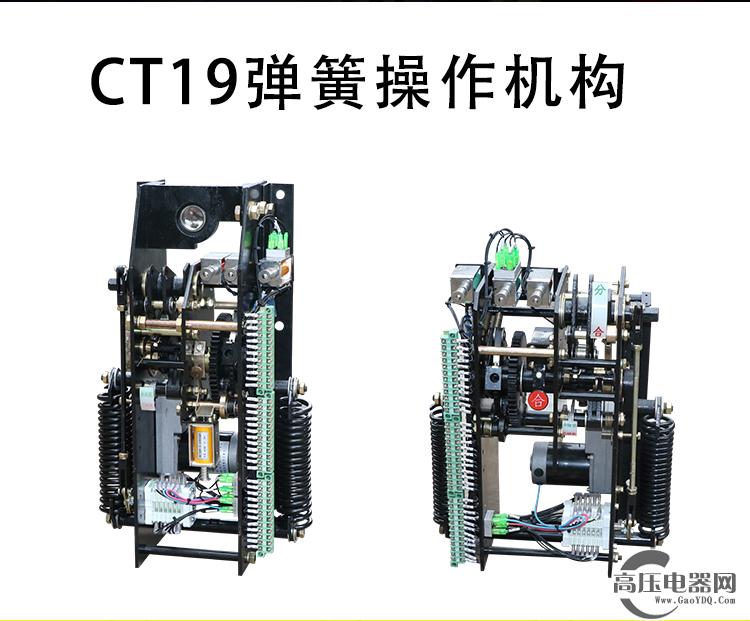

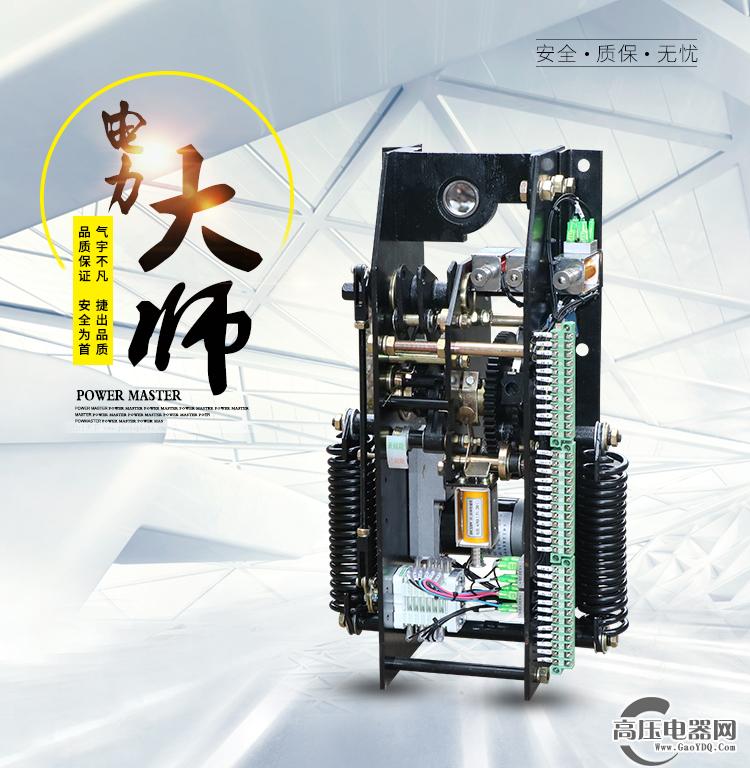

CT19B彈簧操作機構概述：
川龍CT19B彈簧操作機構
川龍CT19BN彈簧操作機構
川龍CT19BW彈簧操作機構
川龍CT19B-114彈簧操作機構
川龍CT19BN-114彈簧操作機構
川龍CT19BW-114彈簧操作機構
本產品可以操作各類10KV-35KV高壓真空斷路器及其合閘功與之相當的其他各類 高壓斷路器之用,例如，ZN85/ZN23,ZN28,ZW7,ZW32-40.5等電器設備。有過電流及失壓脫扣保護功能,其壽機械壽命為2000次.由于該構寬寬比CT19A型有縮小,寬度僅300mm,不僅增加了機構整體的穩定性,更適宜于老柜上的無油化改造用.(該機構輸出轉換為50°～55°)

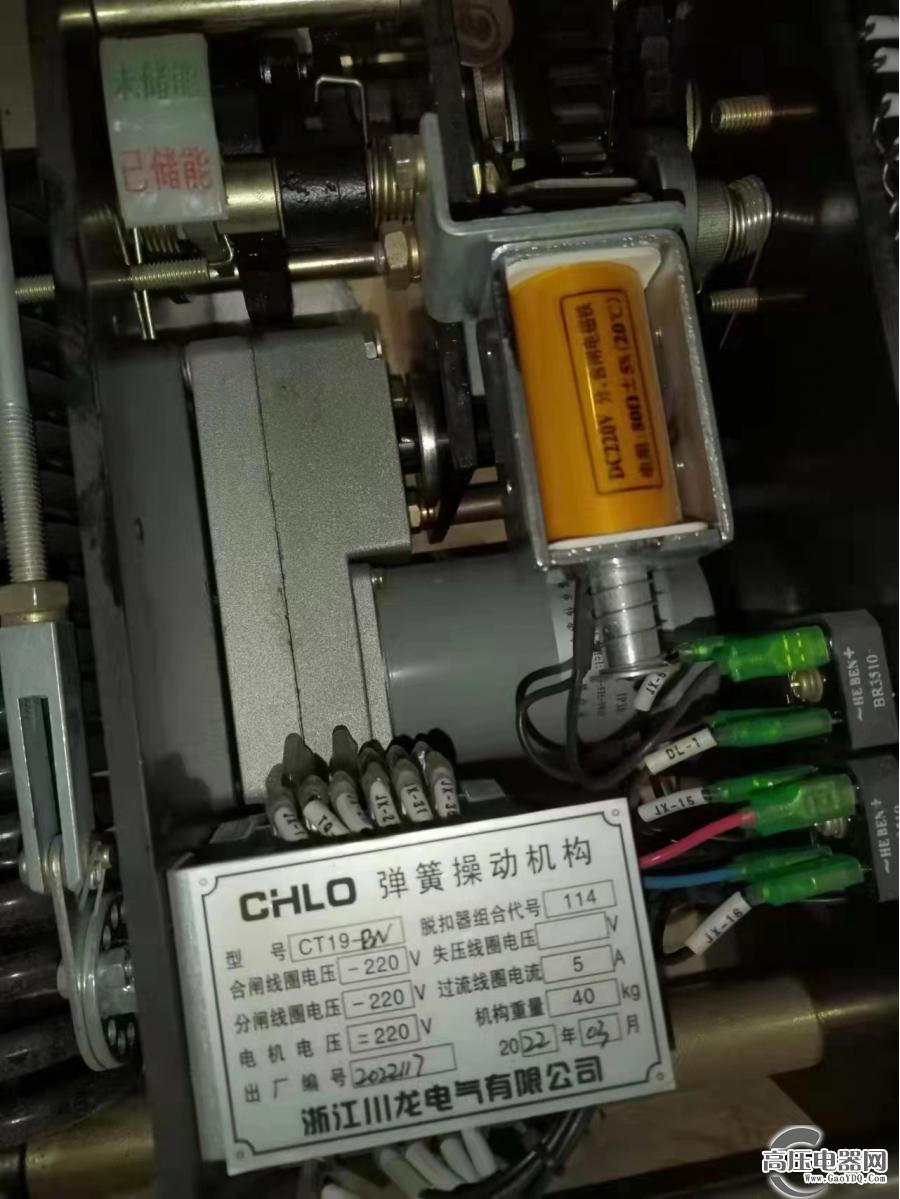

規格：
CT19B-I 重量：38 體積【寬×寬×深（mm】530×370×170
電動機輸入功率：70 合閘彈簧：￠7.5 匹配真空斷路器：20KA
機構輸出軸工作轉動角為50～55度。
主要技術參數
1.儲能電機采用單相永磁直流電機,如用戶需要采用交流電流電源時,則增加嗇全波整流電流,(橋堆)供給儲能電動機工作.
2.合分閘電磁鐵采用螺管式電磁鐵.
3.機構輸出軸工作轉動角為50～55度.
CT19B彈簧操作機構
彈簧操作機構的基本動作原理
合閘彈簧和跳閘彈簧是獨立的，儲能機構一般只給合閘彈簧儲能，而跳閘彈簧一般是靠斷路器合閘動作儲能.在合閘回路中串聯有開關儲能接點，也就是說開關未儲能就不能進行合閘。但分閘回路中沒有串聯有開關未儲能接點。所以就算開關未儲能，也可以跳開。（注意：這里的開關未儲能指的是合閘彈簧未儲能，而分閘彈簧未儲能是沒有接點出來的）。《上海湘開電氣設備有限公司》 在斷路器斷開時，分閘彈簧是還沒儲能的，而合閘彈簧已儲能。合閘時，合閘彈簧釋放能量，合閘同時給分閘彈簧儲能。以確保開關在合上的時候能跳開。合閘彈簧釋放完能量時（開關剛合上），電機開始給合閘彈簧儲能，這個大概需要十秒鐘，此時就算合于故障，因為分閘彈簧已儲能，所以能跳開。這也說明在手合于故障時，開關能馬上跳開，但這種跳開之后不能馬上再次重合（需要區別于重合閘），因為合閘還沒儲能，要等儲能結束后才能再次送電。而如果是開關本來是合上的，此時開關的合閘彈簧和分閘彈簧都已儲能。有故障時，分閘彈簧釋放能量分閘。再過1秒左右，（由于合閘彈簧已儲能）合閘彈簧釋放能量進行合閘。《上海民塞電氣設備有限公司》而在合閘結束的時候，分閘彈簧已儲能結束，但合閘彈簧還沒有儲能好。如果這次合閘于故障，由于分閘彈簧以儲能結束，所以開關能馬上跳開。但跳開之后就不能再次馬上合上了，需要等到合閘彈簧儲能結束以后才行（一般開關需要30秒后才行，但我們實際情況就要等事故處理完畢后，才能重新再次試合）
